本款手套箱为工程师上门安装调试及培训相关操作。

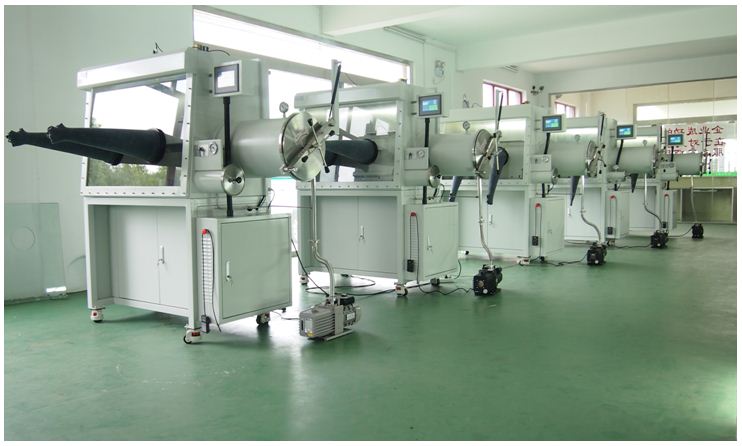

CSDX惰性气体手套箱为模块化结构，方便组合，可直接集成与实验室仪器、真空镀膜、自动生产线等设备。手套箱系统主要分为研发型（单体式）和生产型（组合式），根据不同的使用场所选择不同规格的手套箱，产品广泛应用于大专院校、科研院所、锂电池生产、电子、纳米、陶瓷、超导材料、生物、化学工业及电子生物医药、有机发光行业、焊接、核工业等领域；水、氧1PPM。

手套箱介绍：

CSDX惰性气体手套箱由手套箱体、工作气体、气体净化系统和气体再生系统四大部分组成，其中气体净化系统又分为净化单元、循环单元和冷却器三部分。手套箱内的气氛在外置循环泵的作用下，经出口过虑器、净化单元、冷却器、入口过虑器再进入箱体，*后达到要求的水氧指标。

手套箱应用领域：

手套箱概述：

●采用国内**技术，箱体为不锈钢材料，主要部件为进口件。

●循环净化系统除水除氧速度快，水、氧含量可控制在1ppm以下。

●可供用户选择的规格型号多，从适合研发的单净化柱单工位到大规模生产用的双净化柱12工位，并且可以按照用户要求订做

●规模化生产，交货周期短，标准单人箱可现货供应。

●可按用户要求集成有机溶剂吸附器、冰箱、气压机、加热炉、显微投影系统，加装冷阱、低温浴槽、溶剂净化系统以及除尘系统、增压系统、真空炉等。

●机械加工零件、箱体折弯焊接、整机组装全部在我司工厂完成。

●手套箱已经广泛应用于锂电池研发及生产、物理化学研究、粉末冶金、原子核技术、特种焊接、OLED和PLED研究、催化剂研究、医药行业、材料处理、特种灯研发及生产、精细化工、金属有机、聚合材料等行业。

●手套箱设计美观，结构紧凑，做工精细；设备运行稳定，可连续长期运转；自动控制，操作简单，运行维护成本低。

●手套箱主要由手套箱体、大小过渡舱、循环净化系统、PLC控制系统、真空系统、显示系统、测量系统等组成。

手套箱特点：

●快速除氧除水，可得水、氧含量≤1ppm（标准状态下，空箱运行）

●可按用户要求订制，集成冰箱、气压机、加热系统、显微投影、真空炉、低温浴槽、甩胶机、溶剂吸附系统等

手套箱技术描述：

1、手套箱功能：

●密闭循环

手套箱内的惰性气体经循环风机和净化器密闭循环，不断地除水除氧

●自动控制再生

除水除氧材料可以再生和还原，再生和还原过程由程序控制

●自动清洗

手套箱内的气氛通过自动控制的清洗阀门完成

●箱体压力控制

手套箱内压力通过PLC自动控制，工作压力+/-10mbar内可以自由设定，超出+/-12mbar系统会自动保护

●真空泵自动控制

真空泵要求在系统需要时自动开启、并可单独启动

2、主要组成和基本配置：

集成有封闭的箱体（带有倾斜的操作面和安全玻璃前窗）、过渡舱、循环净化单元（单柱或双柱）、PLC控制及触摸屏操作系统、真空系统、显示系统、支架等，包括：

●304不锈钢的箱体，厚度3mm，箱体尺寸：1220×700×930

●不锈钢制成的真空过渡室，直径370mm，长600mm；右置

●小的过渡室，直径150mm，长度300mm，与大过渡室同侧布置

●每个操作面安装带两个手套口的前窗

●每个操作面包含两个丁基橡胶手套

●每个操作面装有1套照明系统（PHILIP双灯管）

●箱内多功能电源接口

●高性能的循环风机

●真空泵

●PLC控制及触摸屏操作系统

●多个盲板法兰

●支架脚轮，高度可调节支承腿

●脚踏开关

●水分析仪（又称露点仪）

●氧分析仪

●有机溶剂吸附器

1、主要参数：

1）可得水、氧含量≤1ppm（标准状态下、空箱运行）

2）泄漏率：≤0.05VOL%/H

2、技术指标：

1）手套箱箱体

箱体：

材料：304不锈钢，厚度3mm

内表面：不锈钢拉丝处理

外表面：喷漆

内部尺寸：1220（长）×700（深）×900（高）

●前窗：倾斜的视窗，透明钢化安全玻璃，厚度10mm

●手套口：材料为阳极氧化合金铝，O型密封圈

●手套：丁基橡胶，厚度0.4mm，直径为200mm，长度800mm

●过滤器：规格0.3微米，气体入口和气体出口各1个

●搁物架：不锈钢材料，内置2层

●箱体照明：荧光灯，外置在玻璃视窗前上方，双灯管

●接口：备用接口四个

●电源接口：220V、1KW

2）大过渡舱

●过渡舱

尺寸：Φ370×600

材料：304不锈钢

表面：内表面为拉丝处理，外表面喷漆（灰色）

●附件

滑动托盘：304不锈钢

舱门：双门，不锈钢材料，竖直操作，气弹簧提升机构

●控制

触摸屏自动操作、高真空电磁阀

3）小过渡舱

●过渡舱

尺寸：Φ150×300

材料：304不锈钢

表面：内表面为拉丝处理，外表面喷漆

●附件

舱门：双门，螺纹锁紧

●控制

法国乐可力手动阀手动操作

4）气体净化循环系统

●净化柱

功能：气体密闭，除水、除氧

容器材料：304不锈钢

净化材料：铜触媒：10Kg；   分子筛：18Kg

净化能力：除氧36L；    除水:2.5Kg

水氧指标：氧指标可小于1ppm，水露点可小于1ppm

●循环系统

工作气体：氮气、氩气

循环能力：集成风机流量90m3/h，变频控制

●再生

操作：PLC自动控制再生过程

再生气体：工作气体与氢气混合气体（氢气为5-10%）

●阀门

主阀：DN40KF，高真空电磁阀

控制阀：高真空电磁阀

5）控制系统：

●功能：采用PLC控制，控制循环系统、净化材料再生还原、洗气、箱体压力等。

●压力控制：采用微差压压力变送器控制箱体压力工作压力+/-10mbar内可以自由设定，超出+/-12mbar系统自动保护；

6）显示系统：彩色触摸屏显示

7）真空系统控制情况

真空泵，可触摸屏手动或通过PLC自动启动，流量240L/min，可对过渡舱等抽真空，并保持箱体压力平衡。

8）手套箱选件

●氧分析仪

离子流探头，触摸屏显示

测量范围：0~1000ppm

高精度，精度：+/-2%

●水分析仪

又称露点仪

触摸屏显示

测量范围：0~1000ppm

高精度，精度：+/-2%

●有机溶剂吸附器

与主循环管道并联，手动阀门控制，循环气体可首先通过吸附器，吸附挥发的有机溶剂

9）可根据具体要求添置其他配置

我们可根据客户在生产及实验中的实际需求，提供多种不同的解决方案，模块化的手套箱设计，可使手套箱系统适应不同的系统布局，欲了解更多手套箱信息请来电咨询。
